Giro e inclinación 100-50000kg posicionador de soldadura

Nuestro posicionador de soldadura con giro e inclinación de 100-50000kg es ideal para la fabricación industrial. Somos una fábrica de confianza.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
WPS-100~50000
Soldadura Tipo Tilter
Turn/Tilt
Condición
Nueva
carga de peso
100-50000kg o personalizado
rango de inclinación
0-90/120 grados
motor de giro
velocidades variables
motor de inclinación
velocidades fijas
observaciones
siempre se puede personalizar
Paquete de Transporte
Nude Package
Marca Comercial
SONGEN
Origen
China
Código del HS
84688000
Capacidad de Producción
5000 Sets/Year

Descripción de Producto

1. Esta serie de giro e inclinación de la soldadura posicionadores están especialmente diseñados y fabricados para cumplir los requisitos de modernas tecnologías de soldadura. Estos posicionadores de soldadura son especialmente adecuados para la circunferencia externa o interna de soldar en disco o la pieza cilíndrica. Tienen la altura de la base fija y poderosamente girar o inclinación de las piezas a las posiciones deseadas por el operador para llevar a cabo el proceso de soldadura, junto con los manipuladores de soldadura.  Estos posicionadores de soldadura puede ser aplicado tanto en soldaduras soldaduras manual y automática.

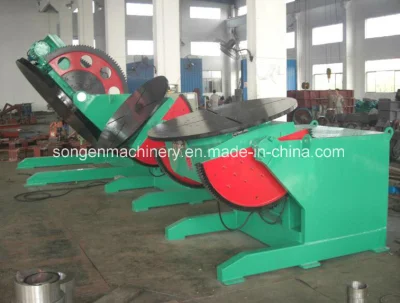

100-50000kg Turn/Tilt Welding Positioner
100-50000kg Turn/Tilt Welding Positioner

2. Tocadiscos reforzado en estos postitioners soldadura llevar el peso de 100kg a 50000kg. Mayor capacidad de peso también puede ser hecho personalizado sobre estos postioners soldadura en las solicitudes del cliente. Los platos de máquinas con baja capacidad de carga de peso generalmente tienen ranuras radiales para sujeción de las obras. En las máquinas con alta capacidad de carga de peso, los platos tienen pares de ranuras en T paralelo en el que el tipo de tornillo independientes Las mandíbulas son fijos para fijar las obras de manera firme y confiable. El tocadiscos es impulsado por un conjunto independiente de frecuencia variable y un motor reductor cycloidal y gira 0-360 grados libremente con los ajustes de velocidad continuo.

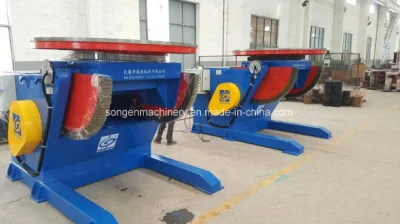

100-50000kg Turn/Tilt Welding Positioner
100-50000kg Turn/Tilt Welding Positioner

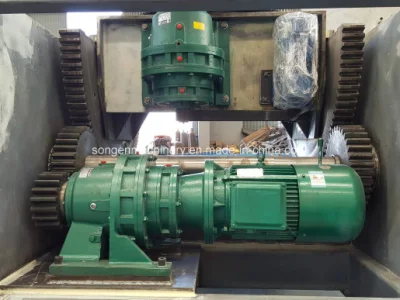

3. Semi-circular de los engranajes están montados en ambos extremos del eje de salida del dispositivo de inclinación para realizar el avance de los ángulos de inclinación variable dentro de 0-90 grados o 0-120 grados.  Este eje de salida está impulsado por un conjunto independiente de un motor de velocidad fija y un cycloidal reductor de engranajes.

4. Estos postioners soldadura' marcos están fabricada con estructura de la soldadura de tubos rectangulares y canalizar las barras de acero. Dispone de suficiente intensidad, rigidez y gran capacidad de carga. La inclinación teniendo las bases están instalados en ambos lados del panel. Todos los orificios de montaje de rodamiento se han aburrido con un único programa de instalación en un fino molino aburrido para conseguir una prima de la concentricidad.

5. Para la realización de corriente de soldadura, el dispositivo eléctrico especial bajo la superficie de la tornamesa conduce la corriente de soldadura de estos posicionador de soldadura. La corriente puede realizarse de forma fácil y fiable, asegurando el trabajo seguro y confiable.

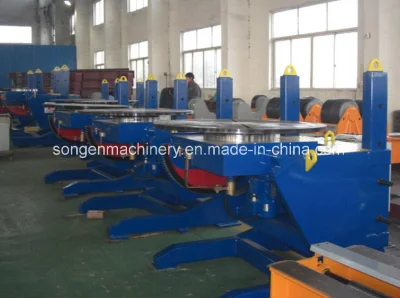

100-50000kg Turn/Tilt Welding Positioner

6. Estos posicionadores de soldadura" del sistema de control  consiste en el plato gabinete y el tipo de caja de control remoto inalámbrico que es válido para el control dentro de 100m. Puede darse cuenta de la rotación e inclinación de los controles de la mesa giratoria.  En el plato caja de control eléctrico, que principalmente se instala el inversor y baja tensión elementos de control. En el panel, tiene el interruptor de ENCENDIDO/APAGADO, el poder que indica la lámpara, la luz de alarma que indica, el botón de parada de emergencia, etc. La rotación de la plataforma giratoria adopta el ajuste de velocidad de conversión de frecuencia de avanzada tecnología que proporciona a la baja frecuencia y el elevado par motor y la diferencia de compensaciones. Mientras tanto, también tiene las protecciones de sobrecorriente, sobretensión, sobrecarga y cortocircuito, etc.; y también tiene una función de salida de alarma. Sus ventajas son de alta iniciar par, el control de alta precisión y un rendimiento fiable.  La conexión inalámbrica a controles de cuadro de mando a distancia tipo de posicionador de soldadura en una larga distancia sin cable. Que consiste principalmente en el receptor y el cuadro de control. El receptor está instalado en el gabinete. Y el control de la gama válida a 100 m. Hay botón de parada de emergencia, botón de ajuste de velocidad, inclinación arriba / abajo el interruptor y la rotación hacia adelante/marcha atrás en el cuadro de mando a distancia.
El modelo WP-100 WP-300 WP-600 WP-1000 WP-2000 WP-3000 WP-5000 WP-8000 WP-1000 WP-15000 WP-20000 WP-30000 WP-50000
La carga de peso kg. 100 300 600 1000 2000 3000 5000 8000 10000. 15000 20000 30000 50000
La velocidad de giro, rpm 0.3-3 0.15-1.5 0.1-1 0,05-0,5 0,05-0,5 0,05-0,5 0,05-0,5 0,05-0,5 0,05-0,5 0,05-0,5 0,05-0,5 0.04-0.4 0.04-0.4
La inclinación de la velocidad, la rpm Manual 0.7 1 0.3 0.2 0.2 0.2 0.2 0.2 0.1 0.1 0.1
Diámetro de la tornamesa, mm Φ400 Φ600 Φ1000. Φ1200 Φ1300 Φ1400 Φ1500 Φ1800. Φ2000 Φ2500 Φ2500 Φ3000. Φ4000
La excentricidad, mm máx. 100 100 150 150 150 200 200 200 200 200 200 200 200
Máx. de distancia del centro de gravedad, mm 150 150 200 200 250 300 300 400 400 400 630 630 800
Ángulo de inclinación de la tornamesa, grados 0-90 0-90 0-90 0-105 0-105 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120
Girando la potencia del motor, kw 0.09 0.18 0.37 0.75 0.75 1.5 2.2 2.2 3 3 4 7.5 11
La inclinación de la potencia del motor, kw - - 0.37 0.75 1.5 1.5 1.5 3 4 5.5 7.5 11 18.5
El diámetro de giro vertical de 90 grados de @ ≤ 600 ≤1000 ≤1200 ≤1500 ≤1500 ≤1600 ≤1800 ≤2200 ≤2500 ≤3400 ≤3400 ≤4200 ≤5700
El ajuste de velocidad Velocidad variable para girar el motor y de velocidad fija para inclinar el motor
Distancia al centro de inclinación, mm 370 560 720. 835 832 1037 1185 1100 1550 1800 2000 2600 2250
El tamaño total La Longitud mm 750 860 1200 1300 1570 1920 2200 2380 2660 2780 2895 4200 5600.
La altura mm 497 700 900 1000 1000 1240 1400 1380 1850 2100 2350 3000 3600
El ancho mm 434 668 860 1040 1090 1310 1430 1430 1638 1910 1958 3300 4400
