Mesa giratoria de tubo giratorio de soldadura Soldadura y posicionamiento de la cuchara coge el equipo

Mesa giratoria de tubo giratorio de soldadura Soldadura y posicionamiento de la cuchara coge el equipo - Fabricante líder en equipos de soldadura y posicionamiento de la cuchara. ¡Contacta con nosotros hoy!
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
FTP-10
velocidad de la mesa
0,67rpm
tamaño de la mesa
1.200mm
potencia de giro
1,1kw
inclinación
-
distancia de gravedad máxima
200mm
distancia de giro máxima
2050mm
Paquete de Transporte
Electric Control Box with Wooden Package,Mainframe
Especificación
Load 1, 000kg
Marca Comercial
MISA
Origen
China
Capacidad de Producción
20 Sets Per Month

Descripción de Producto

Mesa giratoria de tubo giratorio de soldadura Soldadura y posicionamiento de la cuchara coge el equipo


La soldadura gire a la tabla es un accesorio ideal para todos los tipos de fresadoras CNC y centros de mecanizado. Está instalado horizontalmente en la mesa de trabajo de la máquina principal, y utiliza el sistema de control de la máquina principal o un especial sistema de control coincidente para completar la rotación de la indización y procesamiento de diversos movimientos de coordinación con la máquina principal durante el trabajo. Para algunas de las pequeñas y medianas piezas, no puede darse cuenta de multi-proceso de transformación en la misma sujeción, y la productividad de la máquina herramienta puede ser mejorado.

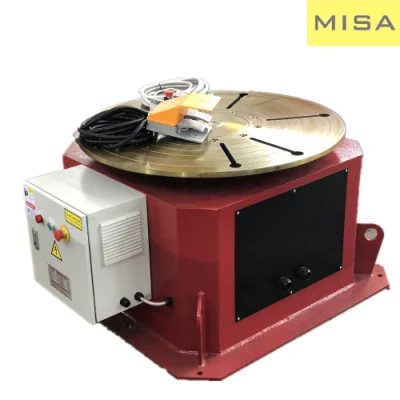

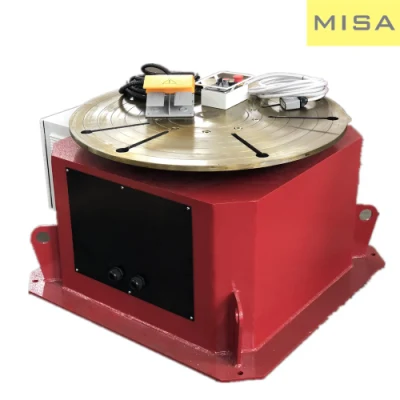

La soldadura de girar el cuadro Foto del producto:
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment


La soldadura de girar la tabla de parámetros del producto:
El modelo La tapa de la carga nominal
(Toneladas)
La Potencia (KW). La distancia de la gravedad máx.
(Mm)
Máx.
La excentricidad centroide (mm)
La tabla Rotación Ф Max@ 90
Grado
El ángulo de inclinación (grados)
Girando Incline Velocidad (rpm). Diámetro (mm)
La rotación
(Variable)
Inclinación (constante)
HBJ-01 0.1 0.06   /. 100 150 0.40~4.0 El hombre. 400 600 0~90
HBJ-03

0.3 0.37   /. 100 150 0.10~1.0 El hombre. 600 800 0~90
HBJ-06

0.6 0.75 0.75 100 150 0.09~0.9 1.1. 1000 1500 0~90
HBJ-12 1.2 1.1. 1.5 150 200 0.05~0,5 0.67 1200 2050 0~120
HBJ-20 2 1.1. 1.5 150 200 0.05~0,5 0.23 1400 2100 0~120
HBJ-30 3 1.5 2.2 200 200 0.05~0,5 0.23 1400 2100 0~120
HBJ-50 5 3 3 300 300 0.05~0,5 0.14 1500 2500 0~120
HBJ-80 8 3 3 300 300 0.05~0.2 0.14 2000 3240 0~120
HBJ-100 10 3 4 400 400 0.05~0.2 0.14 2000 3240 0~120
HBJ-150 15 3 5.5 500 200 0.05~0,5 0.14 2200 3400 0~120
HBJ-200 20 4 7.5 630 200 0.05~0,5 0.14 2500 3400 0~120

En la actualidad, en la industria de fabricación de maquinaria, posicionadores con funciones diferentes a menudo se utilizan en el procesamiento y la fabricación de láminas de metal unas complejas piezas de remachado. El posicionador de soldadura especiales es un equipo auxiliar adecuado para la soldadura de desplazamiento de la labor de Rotary para obtener la posición de mecanizado ideal y soldadura de velocidad. Cada tipo de posicionador se divide en varios tipos según sus características estructurales o funciones que son adecuados para diferentes formas de piezas, pero la mayoría de las estructuras son complejos y el proceso de carga y descarga de la pieza es tedioso y desechos horas-hombre. No es práctico para el procesamiento de algunos de forma simple y la estructura de piezas.

El propósito de la soldadura de girar la tabla producida por la misa es proporcionar un posicionador de soldadura, que tiene una estructura simple y puede simplificar el proceso de carga y descarga de piezas durante la producción, ahorrando horas-hombre.

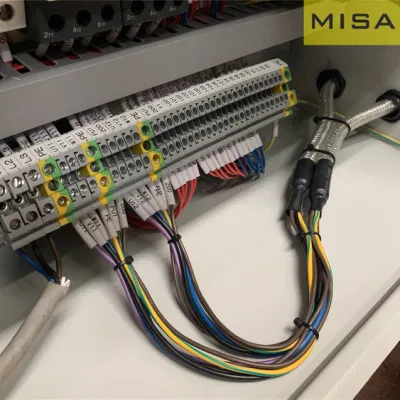

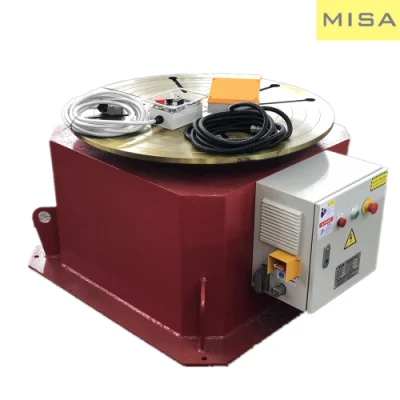

La soldadura de girar la tabla Detalle Foto:
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment


La soldadura de girar la tabla Solicitud:
La soldadura volviendo Tablecan ser utilizado en la soldadura automática o manual de soldadura, tubos, como soldadura, extremo del tubo horizontal del eje, soldadura, la bandeja y el barril, puede ser tremendamente utilizado en el equipo de recipientes a presión, la metalurgia, la energía eléctrica, química, etc. La máquina de la industria.

Posicionador de soldadura Tornamesa descripción de producto :
La soldadura de girar la tabla también se denomina equipo de posicionamiento de la soldadura, se utiliza principalmente para algunas estructuras especiales, la construcción de máquinas, piezas pequeñas y redondas, y mucho más.posicionador de soldadura es generalmente consta de mesa de trabajo mecanismo de rotación, y mecanismo de rotación del sistema de control eléctrico. La pieza se puede llegar a la posición adecuada a través de la mesa de trabajo de rotación y de vuelco. Mesa de trabajo de la frecuencia de rotación controlada por la conversión de continuo para lograr una mejor velocidad de soldadura.

La soldadura de girar la tabla de embalaje y envío:
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment



Tenga en cuenta:
1.Usted puede elegir el tipo fijo o elevar el tipo .
Posicionador de soldadura 2.puede inclinar de 0° a 120°, rotación de 360° a través de la VFD de control.
3. Voltaje estándar es de 380V 50Hz , 3PH. Otro voltaje por favor háganoslo saber.
4. Es controlado por control remoto opcional de cuadro, es el interruptor de pie
5. Si el cliente necesita más requisitos especiales , podríamos estudiar con nuestro ingeniero.


Productos relacionados:
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment
Pipe Rotary Table Welding Turntable Grab Bucket Welding and Positioning Equipment

FAQ:

1. ¿Proporcionan garantía?
Ofrecemos una garantía de 13 meses y puede proporcionar a los clientes con orientación técnica para la vida.

2. El equipo puede ser personalizado?
Sí. Tenemos un equipo de diseño profesional, que pueden personalizarse según las necesidades del cliente.

3. Si eres un agente o un fabricante?
Somos un fabricante y nuestra fábrica está situada en la Ciudad de Wuxi, provincia de Jiangsu, China.

4. ¿Cuál es el tamaño de la placa?
La placa frontal del posicionador puede seleccionarse de acuerdo con la capacidad de carga , o personalizada según las necesidades del cliente.  La placa tiene ranuras en T que puede ser usado para fijar el Chuck.

5. ¿Cuál es la diferencia entre el posicionador y girando la mesa?
La tabla sólo puede girar la rotación, y es de 1 ejes. El posicionador de rotación puede e inclinación, y es de 2 ejes.  Los clientes pueden elegir según sus necesidades.
También disponemos de muchos tipos de posicionadores para elegir para satisfacer las necesidades de los clientes de diferentes piezas.
