Información Básica.
No. de Modelo.
HBJ-200
velocidad de la mesa
0,23 rpm
tamaño de la mesa
2300 mm
potencia de giro
4 kw
distancia de gravedad máxima
300 mm
potencia de inclinación
7,5
distancia de giro máxima
2100mm
Paquete de Transporte
Electric Control Box with Wooden Package,Mainframe
Especificación
Load 20, 000kg
Marca Comercial
MISA
Origen
China
Capacidad de Producción
20 Sets Per Month
Descripción de Producto

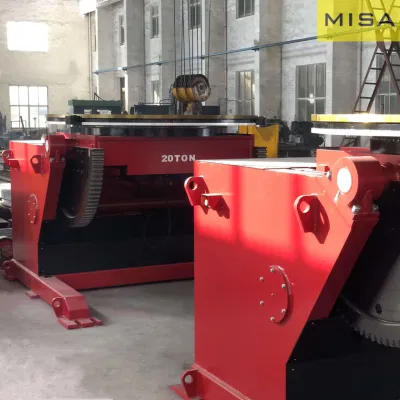

Posicionador de soldadura y la inclinación de la tabla giratoria
Diversas aplicaciones de soldadura de tubo de posicionadores están disponibles, que van desde la cola de tuberías para el posicionamiento de los grandes complejos componentes como los componentes del chasis o de acero estructural.
Es muy beneficioso utilizar posicionadores para soldar el tubo de soldadura, ejes, ruedas, los codos y otros accesorios.
Las válvulas de posicionamiento con el tubo gira posicionadores es un método común para rotar o reubicación de las piezas con una gran carga de compensación, como es el caso de la soldadura tocadiscos.
El tubo de la soldadura soldadura posicionadores y rotación de las tablas fabricadas por soldadura MISA Automatización son adecuados para una amplia variedad de aplicaciones de manipulación del tubo.
1. La capacidad de carga es de 2 toneladas a 500 toneladas
2. Se puede inclinar y girar
3. Aumentar la seguridad
4. Permiten tanto a nivel de entrada de trabajadores calificados y los soldadores para hacer soldaduras giratoria de alta calidad
5. Mejorar la moral de los empleados
6. Utilice el funcionamiento semiautomático para limitar la fatiga de los trabajadores y aumentar la velocidad de producción
7. Se puede combinar con el manipulador de soldadura automática para darse cuenta de
2. Se puede inclinar y girar
3. Aumentar la seguridad
4. Permiten tanto a nivel de entrada de trabajadores calificados y los soldadores para hacer soldaduras giratoria de alta calidad
5. Mejorar la moral de los empleados
6. Utilice el funcionamiento semiautomático para limitar la fatiga de los trabajadores y aumentar la velocidad de producción
7. Se puede combinar con el manipulador de soldadura automática para darse cuenta de
Lo que debe saber acerca de la soldadura posicionadores
Posicionador de soldadura tipo fijo de tipo hidráulico de elevación de la soldadura de tipo de posicionador de soldadura estereotáxico
¿Por qué elegir MISA Posicionadores de soldadura:
√ coincide con el estándar CSA & CUL y CE
Equipo de diseño profesional √
√ la potencia del motor de alimentación está equipado con la protección de seguridad
√ post-venta perfecto
√ 13 meses de garantía.
Posicionadores de soldadura - Guía completa de preguntas frecuentes
Posicionadores de soldadura hecha por MISA son todas las máquinas de velocidad variable de la potencia que puede girar en cualquier dirección y puede ser controlado remotamente por diversas opciones de contacto.
¿Cuáles son posicionadores de soldadura?
Para trabajar en el ángulo correcto y una superficie uniforme, soldadores soldadura de uso para sujetar la pieza posicionadores y girarlo.Con su rápida velocidad de rotación, puede soportar un peso significativo, incluso cuando teniendo mucho peso.
Posicionadores de soldadura están diseñados para asegurar que la pieza está siempre en la más ventajosa posición de soldado.
Ejemplo de lo que un posicionador de soldadura parece Posicionador de soldadura mejora la salida de soldadura
Mediante la eliminación de residuos en múltiples aspectos de su trabajo, posicionadores mejorar la productividad.
El propósito de la soldadura posicionadores es garantizar la mayor cantidad de arco de tiempo posible.
Para mover las grúas, cadenas, pinzas y otros tipos de equipos de elevación de manera efectiva, los soldadores a menudo tienen que esperar para el posicionamiento de la pieza, algo que puede ser hecho más que una vez para una soldadura.
También posicionadores de hacer posible que el soldador para manipular la parte más rápidamente.
Gran parte puede ser colocada por un operador, eliminando la necesidad de varias personas para volver a colocar la pieza.
Como resultado, hay un ahorro de mano de obra y los empleados son liberados para otras tareas.
Posicionador de soldadura mejora la calidad de soldadura
Posicionadores de soldadura de alta calidad siempre producir soldaduras, que es uno de los principales beneficios.
Es difícil producir soldaduras de calidad cuando la pieza se mueve durante el proceso de soldadura.
Si el material está sujeto, la penetración suficiente de la soldadura será posible, así como la capacidad de completar todas las soldaduras sin interrupción.
En términos de calidad de la soldadura, soldadura de posicionadores resolver muchos problemas, ya que girar la pieza a una velocidad controlada y la velocidad de forma continua, la penetración de la soldadura.
Ventajas de un posicionador de soldadura
* Inclinar y girar la pieza de trabajo para hacer la soldadura y en forma de barco, como la mejor posición para la soldadura.
* Motor dc de alta calidad, buen funcionamiento de la mesa de trabajo, continuo ajuste de velocidad de soldadura, un gran rango de ajuste, y de alta precisión de ajuste.
* Puede fijarse en un banco o una herramienta especial para la soldadura manual, o puede ser utilizado con un manipulador de soldadura automática para darse cuenta de la soldadura. También puede utilizarse para cortar, moler, montaje, pruebas y otros procesos.
* La abrazadera y el workbench elegir un simple método de conexión mecánica con alta precisión de posicionamiento; es especialmente adecuado para la soldadura de las bridas, tubos de acero y otras articulaciones.
* El cuadro de control de la mano o pedal interruptor se usa para controlar la rotación de escritorio, que es fácil de controlar la rotación; fácil de usar y fácil de manejar.
5 cosas soldadores necesita saber acerca de soldar posicionadores
Cuando la selección, operación y mantenimiento de un posicionador, los soldadores deben tener en cuenta estos cinco sugerencias, independientemente del tamaño de la soldadura.
- Confirmar el centro de gravedad (COG)
Es importante no sólo para soportar el peso y tamaño de la soldadura en cuenta al seleccionar un dispositivo de posicionamiento, sino también a considerar en qué medida el centro de gravedad de la soldadura es desde el dispositivo. El centro de gravedad se refiere al punto en que la soldadura saldos de todos los ejes de igual manera. El punto en que la soldadura se iguala la presión en cada eje es el COG. El posicionador se aprieta más cuando la distancia desde el dispositivo aumenta. Cuando los soldadores agregar material y partes de un posicionador el COG cambios, por lo que estos cambios son importantes a considerar.
Los motores de velocidad variable control de la rotación de la tabla. Puede ser controlada manualmente o automáticamente. Elegir el motor de posicionamiento y control depende del tamaño y velocidad requeridos para la operación de soldadura.
Opciones de control de motor y será determinado por el posicionador especificaciones del fabricante. Un soldador debe asegurarse de que la capacidad es suficiente para la soldadura con el control de carga horizontal y vertical de las especificaciones. Es importante que el dispositivo de posicionamiento puede soportar tanta fuerza como sea posible.
- Conecte la soldadura correctamente
De este momento es donde la soldadura, naturalmente separada del dispositivo de posicionamiento, porque es ahí donde la soldadura está conectado. Accesorios para la producción se destina a utilizarse repetidamente para una aplicación particular. Un dispositivo de alineación automática, como éste, está permanentemente montada en el posicionador y está conformado por lo que es fácil de alinear las piezas.
Los tres-jaw chuck a menudo se utiliza para unir las piezas de la ronda. Cuando la pieza se extiende desde la tabla, no debería alejarse de las garras. Durante y después de que el proceso de soldadura, la pieza puede expandir o contraer según cómo lo frío y caliente es, que pueden afectar la adherencia, el Chuck ha en la pieza.
En el tamaño del dispositivo de posicionamiento, tenga en cuenta el peso y la distancia añadidos por los accesorios y conos.
¿Cómo funciona el posicionador de soldadura de trabajo?
Es fácil entender cómo un posicionador de soldadura de obras - El dispositivo tiene a la pieza mediante embrague activamente y apasionante.
Cuando se mueve y gira, va a entrar en la posición de que un soldador requiere.
Usted puede imaginar que reemplaza la mano del soldador en una forma más precisa, exacta y de forma automatizada.
¿Qué es el 3 de la soldadura de la mordaza de sujeción?
Se conoce como una superficie, una parte de un posicionador de soldadura que se sostenga correctamente ronda hexagonal y piezas.
La soldadura de tres mordazas de sujeción puede ser fijo en la mesa y sujetar la pieza firmemente, y mantener la posición aún cuando la pieza rota.
¿Qué diferencia hay entre Manual, Semi-automático y posicionadores de soldadura automática?
La gente no ve las diferencias entre ellos; lo que les hace diferentes?
En la soldadura manual posicionadores, la tornamesa tendría que ser movido y girar. Puede ser controlado por un pedal de pie o mediante una palanca que puede manipular con la mano.
Posicionadores de soldadura que funcionan con accesorios adicionales como una antorcha o stand se denominan semiautomática posicionadores.
Debido al hecho de que el posicionador se mueve en su propio, mientras que la antorcha sólo se estanca, es semi-automático.
Soldadura automatizada de utilizar la robótica o automáticas, posicionadores de movimientos para posicionar las soldaduras.
En este posicionador de soldadura de la cabeza y en el rotador son controlados por las máquinas, por lo que no es necesaria la intervención humana.
¿Por qué el posicionamiento de la soldadura es importante?
En la soldadura, el posicionamiento no es sólo para el beneficio de la soldadura - ofrece una variedad de ventajas para el soldador.
Para lograr la calidad y cantidad de la soldadura es necesario, gastos generales de la soldadura.
Mediante la comprensión de lo que hace y cómo el posicionamiento de la soldadura es beneficioso para los soldadores, fácilmente podemos resumir lo importante que es.
Los muchos beneficios de posicionamiento de la soldadura incluyen la capacidad para hacer frente a posiciones requeridas sin mover y estabilizar la soldadura.
¿Cómo funciona el posicionador de soldadura de garantizar la seguridad de los soldadores?
Uno de los beneficios de las ventajas es que su soldadores son más seguros.
¿Cómo puede mantener los soldadores seguro?
Esto es debido a las características de un posicionador de soldadura manual:
- No hay necesidad de utilizar las escaleras, andamios y ascensores
- Puede mejorar la condición de trabajo en el suelo
- No hay necesidad de equipos pesados tales como grúas y carretillas elevadoras para fijar la pieza.
- No hay necesidad de los soldadores para mover las soldaduras
Cómo usar posicionador de soldadura manual correctamente?
Las personas tienden a creer que la soldadura posicionadores no puede ser usado correctamente, pero eso no es cierto.
Puede utilizar en el mejor y más segura posible siguiendo estos sencillos pasos:
- Poner el posicionador sobre una superficie plana y estable para garantizar su seguridad.
- La elección de la velocidad de rotación le ahorrará tener que cambiar entre la soldadura.
- Configure su equipo de soldadura y asegúrese de que está conectado a una corriente de tierra.
- Posicionador de soldadura de la posición horizontal en todo momento
Si usted sigue estos pasos, usted nunca tendrá problemas con el posicionador de soldadura manual!
Los materiales que pueden ser utilizados para la soldadura soldadura posicionador?
Las antorchas no son necesariamente realizado por soldadura posicionadores.
El uso de un posicionador de soldadura, una gran gira de la pieza a soldar.
Posicionadores de soldadura son los responsables de ayudar a la posición de la pieza durante la soldadura.
Puede soldar ciertos materiales con los posicionadores de soldadura si pueden captar o embrague.
Posicionadores de soldadura se usan comúnmente para la soldadura de los siguientes materiales:
- Tubos y racores
- Tanques y recipientes
- Los codos y tubos
- Piezas irregulares
- Y muchos más!
Cuando se trata de las piezas que va a soldar, posicionadores de soldadura no son tan exigente.
¿Cuál es el tocadiscos de soldadura?
Sencillamente, es una máquina rotativa que pueden ayudarle a realizar operaciones de soldadura.
El tocadiscos de soldadura es un dispositivo que puede girar la pieza en una velocidad uniforme. Puede ser controlada (manual) o automático.
Ejemplo de lo que es un plato de la soldadura parece
Posicionador de soldadura soldadura vs. Turntable
Posicionador de soldadura es un término general para el equipo que puede utilizarse para ayudarle a completar su proyecto.
El tocadiscos de soldadura es un tipo de posicionador de soldadura. Su función es similar a una mesa giratoria, de modo que no tienen que preocuparse por el posicionamiento de la pieza durante la soldadura.
Además de la soldadura estándar puede girar posicionador, la placa frontal también se puede inclinar para cambiar el ángulo de la pieza, que es más conveniente para la soldadura.
Cómo utilizar el tocadiscos de soldadura?
Posicionador de soldadura con el plato es muy simple. De hecho, se pueden clasificar en los siguientes pasos:
- Antes de preparar para la soldadura, de la carga de la pieza en el Workbench.
- A continuación, utilice un mandril y tornillos para fijar la pieza en la mesa de trabajo.
- Utilice el cuadro de control de la mano o pie la caja de control para iniciar la rotación.
- Si utiliza una plataforma giratoria de la soldadura manual, usted debe mantener el metal de relleno y/o soldadura de la cabeza. De lo contrario, se pueden configurar para ejecutar a la velocidad que desee.
- Una vez más, usted puede descargar la pieza de la mesa de trabajo; la soldadura es completa.
Usted puede considerar como una máquina que libera las manos de la pieza.
Tenga en cuenta:
1. Usted puede elegir el tipo fijo o elevar el tipo .
2. Posicionador de soldadura puede inclinar de 0° a 120°, rotación de 360° a través de la VFD de control.
3. Voltaje estándar es de 380V 50Hz , 3PH. Otro voltaje por favor háganoslo saber.
4. Es controlado por control remoto opcional de cuadro, es el interruptor de pie
5. Si el cliente necesita más requisitos especiales , podríamos estudiar con nuestro ingeniero.
FAQ:
1. ¿Cuál es el tamaño de la placa?
La placa frontal del posicionador puede seleccionarse de acuerdo con la capacidad de carga , o personalizada según las necesidades del cliente. La placa tiene ranuras en T que puede ser usado para fijar el Chuck. 2. ¿Cuál es la diferencia entre el posicionador y girando la mesa?
La tabla sólo puede girar la rotación, y es de 1 ejes. El posicionador de rotación puede e inclinación, y es de 2 ejes. Los clientes pueden elegir según sus necesidades. También disponemos de muchos tipos de posicionadores para elegir para satisfacer las necesidades de los clientes de diferentes piezas.
3. Puede ser utilizado con el posicionador un mandril?
Sí. Hay algunas de las ranuras en T en la mesa para solucionar el Chuck. T-ranuras pueden personalizarse según el tamaño de las chuck. Y también podemos proporcionar los conos que necesita. 4. Piezas de repuesto puede proporcionar?
Ofrecemos de forma gratuita durante el período de garantía y de carga, para después del período de garantía. 5. ¿Proporcionan garantía?
Ofrecemos una garantía de 13 meses y puede proporcionar a los clientes con orientación técnica para la vida. Productos relacionados:
