Reductor de la plataforma giratoria hueco el volumen de negocios de la soldadura circunferencial Workbench

Reductor de la plataforma giratoria hueco para soldadura circunferencial. Somos una fábrica que ofrece soluciones de alta calidad y eficiencia en soldadura.
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • Certificaciones
Visión General

Información Básica.

No. de Modelo.
RPA085-5
Comercio Procesamiento
Elaboración de materiales provistos
Certificación
ISO9001: 2000
Personalizado
Personalizado
Especificación
RPA85-L1
Marca Comercial
PLANETX
Origen
China
Código del HS
8483409090

Descripción de Producto

Certificaciones



Plataforma giratoria hueco de la soldadura circunferencial workbenchhttps reductor de volumen de negocio://cbc236daf94c567b.en.made-in-china.com/product-list-1.html
Dongguan Planetx Equipnenit transmisión co,ltd
Se basa en el campo de la automatización industrial mundial.
Saies reductores planetarios de hueco platforrres giratoria,
Un fabricante especializado en I+D, producción y
 Reductores y especiales. Pertenece a "High-tech nacional

La empresa". La sede y centro de producción, se encuentran en la ciudad de Dongguan, provincia de Guangdong, que se conoce como el "mundo fábrica", y hay centros de servicio y los almacenes de tránsito en Beijing. Shanghai, Chengdu y otros lugares.
Los miembros del core team de la empresa tiene más de diez años de experiencia en la transmisión de la industria y la industria de procesamiento de la marcha, y son buenos para resolver una variedad de los engranajes internos y externos y soluciones de procesamiento. La compañía ha sintetizado un conjunto completo de "sistema de gestión de la calidad de transmisión" para garantizar la precisión relativa de cada componente después de la combinación,y proporcionar una alta tasa de alta eficiencia y garantía para toda la máquina para salir de la fábrica. Utilizamos software informáticos avanzados para el diseño y la demostración, combinado con años de experiencia en la transmisión mecánica y el movimiento
El control, para proporcionar el movimiento global y soluciones de control. Nuestros productos tienen las características de alta precisión, gran par de rodamiento, de larga duración, bajo ruido, un funcionamiento estable, fuerte la versatilidad y libre de mantenimiento y la calidad es la fundación de la empresa la supervivencia. Ofrecemos al mercado estable y productos de alta calidad y proporcionar más automatización optimizado
Las soluciones. Siempre tome "las demandas del usuario" como de negocios de la empresa, tomar "la ciencia y la
La innovación tecnológica" como fundamento de la empresa de desarrollo, y aplicar la norma ISO
El funcionamiento del sistema de gestión de calidad en todos los aspectos de la empresa.
Nuestros productos son ampliamente utilizados en el sector aeroespacial,CNC máquinas herramientas, equipos de soldadura y corte,impresión textil teñido y maquinaria de embalaje maquinaria, alimentos machineryships radardata machinerymedical,sistemas de comunicación,robots,brazos robóticos, los materiales compuestos equipmentprecision probando
Los instrumentos, máquinas de ensayo,maquinaria de plástico, vidrio, maquinaria maquinaria de minería del carbón,máquinas de elevación, maquinaria metalúrgica,maquinaria de construcción y otros campos.
El proceso de nuestra búsqueda del éxito es el proceso continuo de la sublimación de nuestra relación con usted. El éxito de la empresa es inseparable del apoyo a largo plazo y la ayuda de muchos clientes y amigos. De cara al futuro, nos servirá más. Equipos de transmisión Planetx Dongguan Co.,Ltd. pasará de la mano con usted para crear brillante!

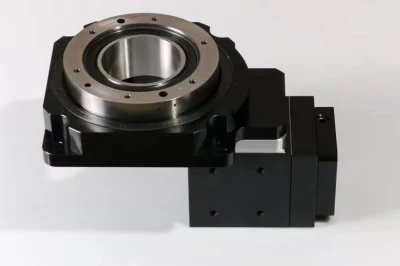

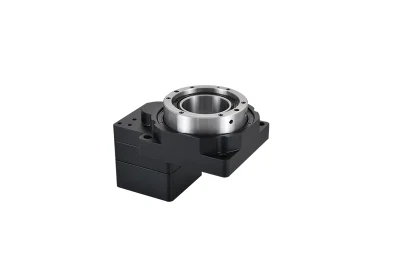

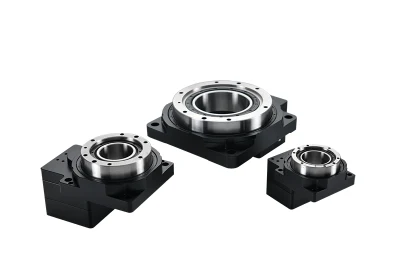

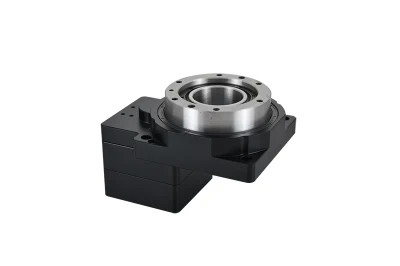

Plataforma giratoria hueco RPA200:

El reductor de la plataforma giratoria utiliza eje paralelo dientes helicoidales y la cruz rodamientos de rodillos para llevar la carga, así como para darse cuenta de hollow subprocesos, desaceleración y aumentar el momento de inercia. Este tipo de reductor puede ser utilizado directamente como un trompo, con una rotación de la precisión de menos de 20 segundos de arco. Es ampliamente utilizado en el 3C industria electrónica de precisión y máquinas herramientas. Los índices de velocidad del reductor de la plataforma giratoria son 5, 10, 15 y 18. Otros índices de velocidad necesitan desarrollarse de nuevo. Utilice el motor de 50 vatios a 750 vatios. Los números de bastidor de 60, 85, 130 y 200.
Ámbito de aplicación de la plataforma giratoria: la plataforma giratoria se caracteriza por sobrecarga, alta rotación y precisión de medición de perfil bajo. Sus categorías de productos incluyen el tipo de eje y eje lateral tipo, existen tres tipos de estructuras en ángulo recto, que se aplican principalmente a brazos mecánicos, CNC tocadiscos, mecanismos de la alineación de los radares militares, la automatización, la medición y los campos que requieren alta precisión en los experimentos. Pasos de selección de la plataforma giratoria:
1. Seleccione el tamaño de la mesa giratoria de acuerdo con el tamaño de pieza; 2. Determinar el modelo según el tamaño de la mesa giratoria; 3. Relación de reducción de seleccionar según la velocidad y par; 4. Seleccione la modalidad de posicionamiento según el modo de instalación; 5. Seleccione la precisión de acuerdo con las condiciones de trabajo.
El hueco de la plataforma giratoria puede usarse para:
1. Mesa de trabajo giratoria en la producción de la automatización de la línea de transformación.
2. Rotary chuck en marcado láser o grabado la máquina.
3. El eje de rotación en el mecanismo de orientación de precisión.
4. Manipulador de cargas ligeras articulación;
5. Engranaje de mando directo de alta precisión.
6. Alta precisión, un elevado par motor, alta rigidez, fácil de usar, con un alto rendimiento motor paso a paso de bucle cerrado.
El hueco de la plataforma giratoria es un blanco en el mercado actual, de manera directa la sustitución de la cam el divisor y DD el motor. El hueco de la plataforma giratoria es una plataforma giratoria digital con alta precisión de posicionamiento. Tiene la ventaja de bajo costo y alta precisión, y ocupa un mercado fuerte en la categoría de la plataforma giratoria
Hollow Rotating Platform Reducer Turnover Circumferential Welding Workbench





El modelo Unidad El RPA060 El RPA085 El RPA130 El RPA200 El RPA280 El RPA450 Las relaciones
El par nominal de salida Nm 6.0 35.0 - - - - 5
    3.5 18.0 50.0 90.0 150,0 450.0 10
    - 7.5 - - - - 15
    - - 25.0 50.0 - - 18
Detener el fallo par Nm 3 *torqute nominal
Sin carga par   0.1

0.18 0.6 1.2 1.8 2.6
Tipo de carga   Rodamiento de rodillos cruzados
El EPR6028
Rodamiento de rodillos cruzados
El EPR8533
Rodamiento de rodillos cruzados
El RPA13062
Rodamiento de rodillos cruzados
El RPA200100
Rodamiento de rodillos cruzados
El RPA280150
Rodamiento de rodillos cruzados
El RPA450150

Fuerza radial máxima permisible N 1800 4500 8000 12000 12500 18500
Fuerza axial máxima admisible N 1800 4500 8000 12000 12500 18500
Nm/arcmin Nm 120 340 1000 2200 3000 4000
La rigidez de torsión Nm/arcmin 2.4 5.8 16.0 28.5 40.0 55,0
Descentramiento de la superficie final de la plataforma Mm 0,01 0,01 0,01 0,01 0,02 0,02
El descentramiento radial de la plataforma Mm 0,01 0,01 0,01 0,01 0,02 0,02
La precisión de Rotary Acrmin 1 (±0,5). 1 (±0,5). 1 (±0,5). 1 (±0,5). 1 (±0,5). 1 (±0,5).
La velocidad de salida nominal R/min. 200 200 200 150 100 100
La velocidad máxima de salida R/min. 500 450 350 300 200 200
El peso corporal Kg. 0.55 1.4 (1.1) 2.5 8.8 25 40
Rodamiento de diseño Kg. 10 22 50 120 160 300
El ruido DB 55 55 58 62 65 68
La vida H 20000
Temperatura mínima de funcionamiento °C. +90
Grado de protección IP IP65
Método de lubricación   Lubricación de larga duración
Método de instalación .   Cualquier
El sentido de giro   De entrada, salida de la marcha atrás
La eficiencia de carga completa % El 50%
Hollow Rotating Platform Reducer Turnover Circumferential Welding Workbench
Hollow Rotating Platform Reducer Turnover Circumferential Welding Workbench

Hollow Rotating Platform Reducer Turnover Circumferential Welding Workbench Hollow Rotating Platform Reducer Turnover Circumferential Welding Workbench Hollow Rotating Platform Reducer Turnover Circumferential Welding Workbench
P: ¿Cómo obtener una cotización rápida
R: Por favor proporcione la siguiente información cuando se contacta con nosotros
  1. Marca motor
  2. Modelo de motor
  3. Dibujo de la dimensión del motor
  4. ¿Cuál es la relación de engranajes
Q: ¿Cuál es la fecha de entrega
R: Estamos todos de instalarlo ahora, pero toma 3-5 días si no es no estándar. Estándar no 10-15 días, dependiendo de la situación específica
Q: ¿proporcionar ejemplos, libre o extra
R: UN: usted puede reservar en primer lugar, y de la compra de la demanda
